Gazebo Pluginを使って地図を作成する

Gazebo Pluginを使って地図を作成する

このページではGazebo Pluginを使用する方法について説明します。 Gazebo Pluginを作成するのは発展的な内容を含むため、今回はすでに作成済みのプラグインを使用します。 この章で使われているGazebo Pluginのプログラムは 地図を生成するGazebo Pluginを作る にあります。

まずは、プラグインが含まれているパッケージをダウンロードしてビルドしましょう。

cd ~/catkin_ws/src
git clone https://github.com/uenota/dronedoc.git
cd ..
catkin build

次に、地図出力用のプラグインを使えるようにするために、Worldファイルに以下の内容を追加します。

<plugin filename="map_builder.so" name="map_builder"/>

以下の例の様になればOKです。

<?xml version ='1.0'?>
<sdf version ='1.4'>
  <world name='default'>
    <include>
      <uri>model://ground_plane</uri>
    </include>

    <include>
      <uri>model://sun</uri>
    </include>

    <include>
      <uri>model://willowgarage</uri>
    </include>

    <plugin filename="map_builder.so" name="map_builder"/>
  </world>
</sdf>

地図を出力する

マップを作りたいワールドを起動します。

roslaunch gazebo_ros empty_world.launch world_name:=$HOME/catkin_ws/src/px4_sim_pkg/worlds/willow_garage.world

Gazeboが起動したら以下のコマンドを実行します。

rosrun dronedoc request_publisher 10 0.01 "(-12,0)" 60 50 map.png 255

このコマンドを実行すると、x,y座標が(-12, 0)の点を原点として、50m x 60mの矩形に囲まれた領域の、高さ10mより下にある障害物のマップがカレントディレクトリに map.png として作成されます。 グリッドの間隔は0.01mで、グリッドが占有されていると判断するしきい値は255です。 また、同時に地図の設定ファイルも ~/map.yaml として生成されます。

このコマンドの使用方法は以下のとおりです。

Usage: rosrun dronedoc request_publisher a1 a2 a3 a4 a5 [a6 a7]
      a1: height
      a2: resolution
      a3: "(origin.x, origin.y)"
        Origin is the point on lower left corner of map image
      a4: map_width
      a5: map_height
      a6: filename    [default="map"]
      a7: threshold   [default=255]

以下のようなワールドに対して上記のコマンドを実行すれば、

../_images/willow_garage.png

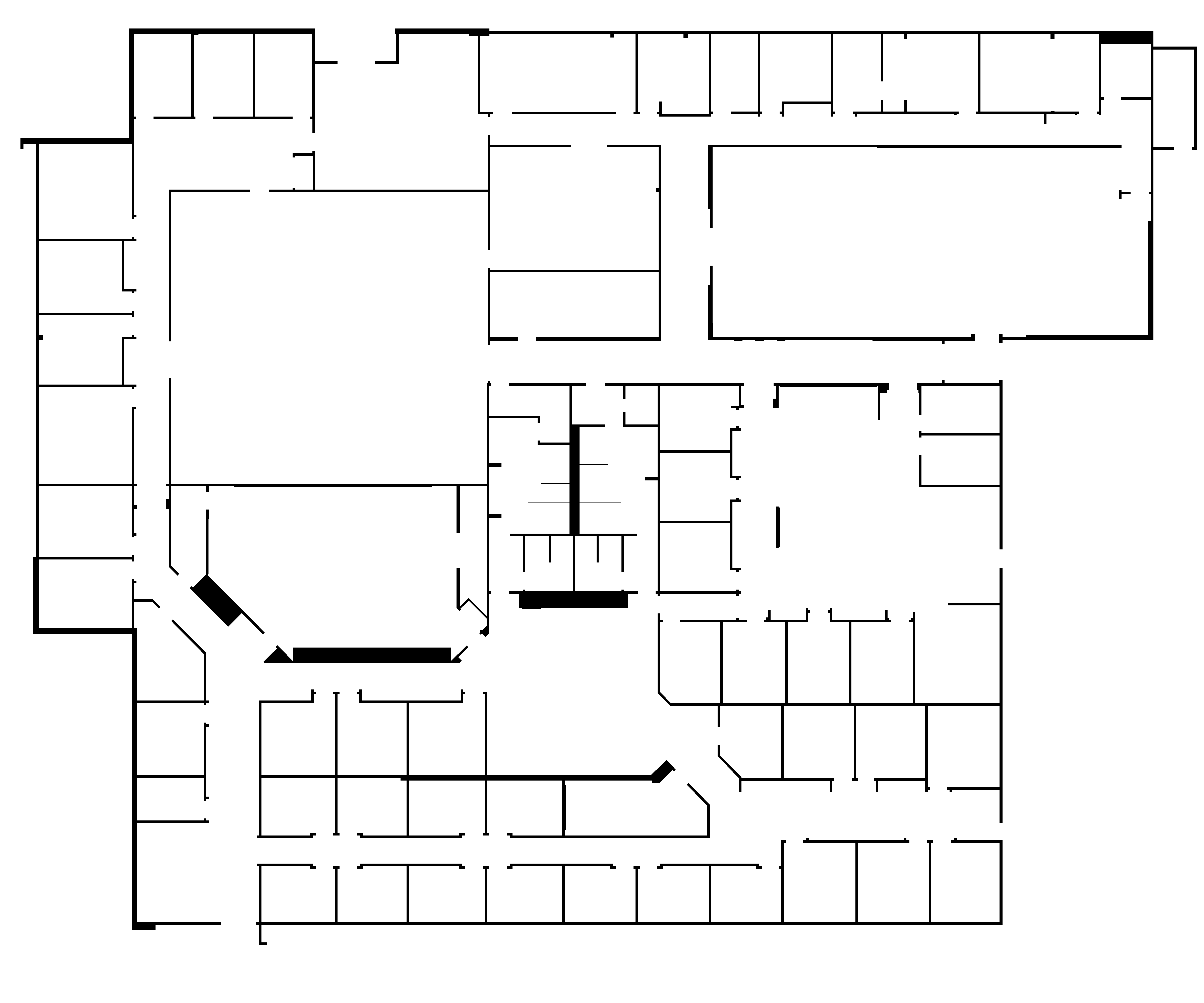

次のような地図が生成されます。 画像左下が原点です。

../_images/willow_garage_map.png
